Cabezales de Mezcla de Triple Inclinación

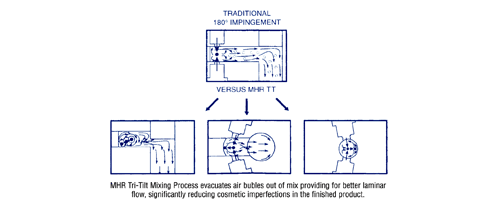

Los cabezales de mezcla de triple inclinación patentados de MHR logran resultados de
mezcla superiores a través de impactos no lineales y no coplanares. El
proceso de mezcla MHR Tri-Tilt elimina las burbujas de aire mejorando
drásticamente el flujo laminar y la calidad de su producto terminado.
Call for a Quote: 616.394.0191
- Description
- Dimensionamiento de un cabezal nuevo
- Especificaciones
Tri-Tilt Mix Heads
El cabezal de mezcla de triple inclinación de MHR proporciona una acción de mezcla química mejorada para la industria del poliuretano/espuma. El desarrollo del cabezal de mezcla de triple inclinación se realizó utilizando tecnología de dinámica de fluidos computacional. La simulación computarizada del flujo de material a través de los orificios a alta presión y varias posiciones inclinadas ha permitido que el cabezal de mezcla de triple inclinación de MHR logre una mezcla casi perfecta en la cámara de mezcla y mientras el material fluye desde la boquilla de la nariz hacia el molde. Se determinó que estos resultados superiores de mezcla podrían lograrse a través de impactos no lineales y no coplanares. que ocurre a lo largo de 3 ejes independientes.
El resultado neto de la operación de moldeo que utiliza los cabezales mezcladores de impacto Triple Inclinación de MHR es una salida de flujo laminar altamente mejorada, consistente y bien mezclada con una estructura celular consistente en todo el producto terminado.
Los clientes de MHR encuentran una mejora significativa en sus piezas difíciles de moldear; esperamos lo mismo para su operación.

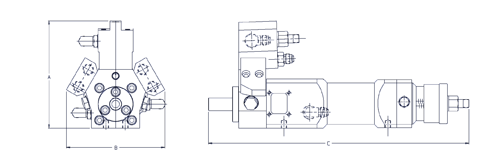

| Dimensionamiento de una cabezal nuevo | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MINIMUM THROUGH PUT | MAXIMUM THROUGH PUT | ||||||||||
| MODEL | SIZE/INCHES | WT. (LBS) | OPEN & CLOSED MOLD | OPEN MOLD LAMINAR FLOW | CLOSED MOLD | ||||||
| A (Height) | B (Width) | C (Length) | 1:1 RATIO | 2:1 RATIO | 1:1 RATIO | 2:1 RATIO | 1:1 RATIO | 2:1 RATIO | ADJ. STOKE MAX % CLOSE OFF | ||
| MHR TT 8/12 | 6.13 | 5.62 | 14.88 | 19 | 60 g/s | 90 g/s | 340 g/s | 255 g/s | 420 g/s | 315 g/s | 60% |
| MHR TT 10/14 | 6.91 | 7.48 | 16.85 | 35 | 100 g/s | 135 g/s | 460 g/s | 345 g/s | 1000 g/s | 750 g/s | 60% |
| MHR TT 12/18 | 7.29 | 7.71 | 19.03 | 44 | 160 g/s | 240 g/s | 760 g/s | 570 g/s | 2000 g/s | 1500 g/s | 60% |
| MHR TT 16/25 | 8.62 | 7.71 | 21.80 | 80 | 245 g/s | 360 g/s | 1460 g/s | 1115 g/s | 2270 g/s | 1690 g/s | 60% |

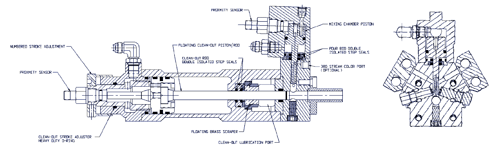

Características Estándar:
- Sello de eje triple y buje rascador en varilla de limpieza *
- Varillas de limpieza y vertido de larga duración
- Carrera de limpieza ajustable para un mejor control de la mezcla *
- PTFE, VITON y otros materiales de sellado compatibles con MPI, TDI y agentes de soplado corrosivos
- 2 interruptores de proximidad* – PNP 3 hilos corriente continua, normalmente abiertos
- Tamaños de orificio: 0,5 mm a 4,2 mm. Sus tamaños específicos suministrados con cabezal de mezcla
- Puertos químicos e hidráulicos: conexiones SAE de junta tórica de rosca recta con extremos acampanados JCI de 37°. Sus tamaños específicos suministrados con cabezal de mezcla
- Hidráulica de limpieza separada de productos químicos con extensión de cilindro de una pieza con ventanas
- Puerto de color de tercera corriente (opcional) para sistema de dosificación o sistema de recirculación *
- Los cabezales de mezcla MHR TRI se pueden personalizar para cumplir con sus requisitos, incluidos los sellos personalizados
* Características exclusivas de los cabezales de mezcla de Triple Inclinación patentados
